自恢复保险丝在物联网传感器的保护应用

时间:2017-01-20 作者:未知 游览:
  物联网传感器是现代通讯的新新产品,主要应用于家庭、企业、物流公司、快递公司、邮电系统的管理等场所。物联网传感器后面连接到转换器、电脑、互联网。属于现代网络的前端通讯产品。

  其通讯距离有远的也有较近的,属于通讯方式多为RS485方式,这种通讯方式的电压较低、电流较小、线路较长可达到2KM,这样的线路很容易遭到雷击而烧坏。

  实际应用中,RS485接口电路很容易被损坏,因物联网传感器系统本身就是一个复杂的系统,物联网传感器产品一般是专业厂家生产,其配套的各种配件都是有不同的厂家设计生产,其电气连接与匹配是设计工程师的主要问题.

  因系统复杂,产生的电磁环境也非常复杂,稍有不慎,就会产生接线电源线与数据线接错、电源线接反、数据线短路等问题。这些问题最终表现在烧坏RS485数据接口电路、或电梯控制器整个DSP系统损坏。

  同时,因复杂的电磁环境,使电路常常感应到空间的打火高压、ESD高压等损坏控制器的RS485电路或DSP系统。还有较长的连接线缆很容易受到雷电入侵或感应瞬时高压对RS485接口电路及控制器DSP系统的损坏等等。要处理好上述问题,必须对RS485接口设计可靠保护电路,包括过流保护、过压保护。

  使用PolySwitch PPTC(正温度系数热敏电阻)器件是一个高性价比的防护方案,在短路故障状态下,PPTC 器件能够快速的动作从低阻态转为高阻态,从而限制电流保护RS485接口与设备。

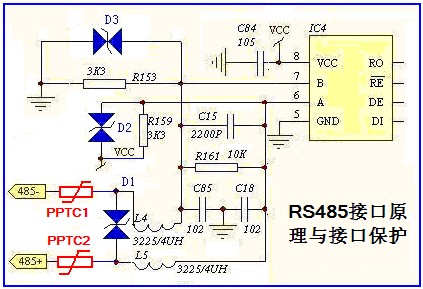

  对于过压保护,我们可以使用TVS管(硅基 ESD 保护器件),TVS管钳位电压低、ESD 抵抗能量高、封装尺寸小,是RS485接口静电防护、过压保护的理想选择。下图是在RS485端口上使用 PPTC 器件与TVS器件保护的典型应用。
